Expert Electronics ovládací panel E-CODER 1 pre SUNSDR

Podrobný popis

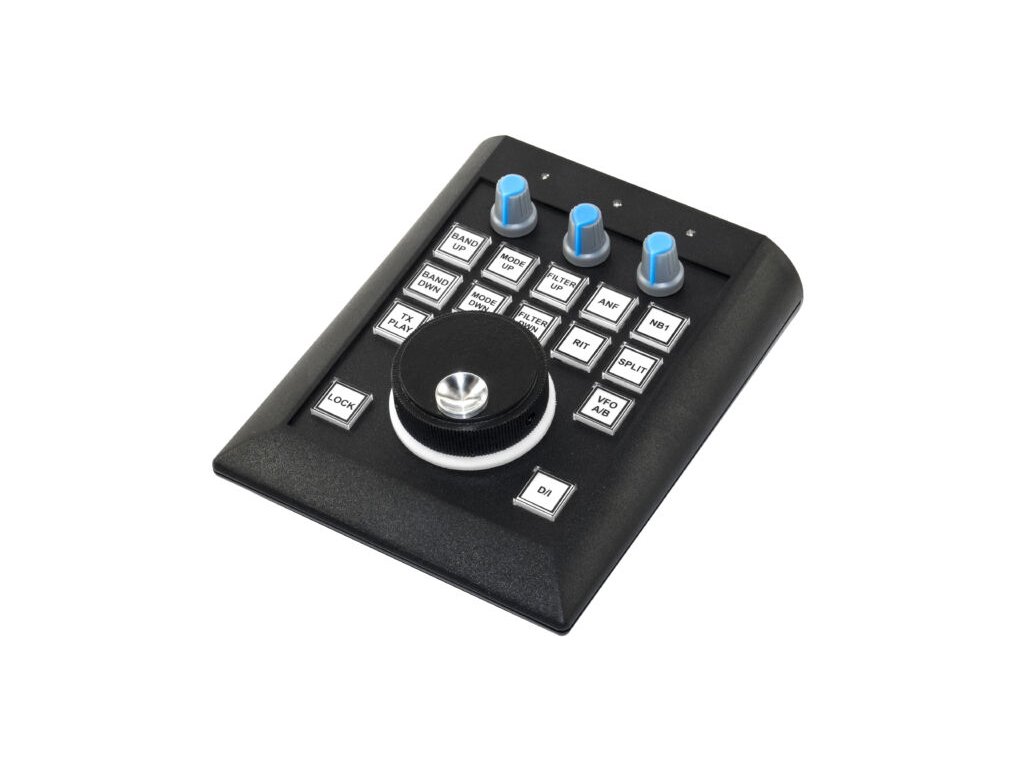

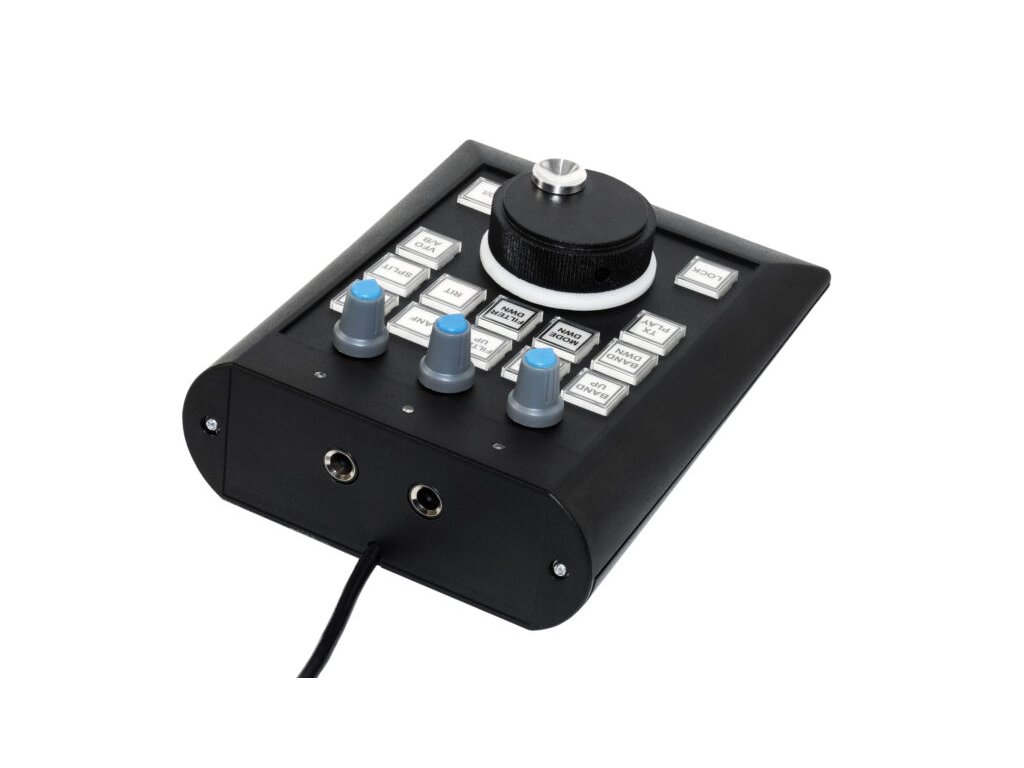

Panel Expert Electronics E-Coder bol navrhnutý na ovládanie zariadení SDR. Má širokú škálu funkcií, vďaka čomu je ideálnym nástrojom pre súťaže. V ponuke Panel môžete vidieť nastavenia ovládacieho panela E-Coder. V rozbaľovacej ponuke Zariadenie môžete vybrať typ pripojeného ovládacieho panela. Zatiaľ je dostupný len jeden typ – E-Coder. Poznámka! Ak je k transceiveru pripojený jeden panel E-Coder, v ponuke Panel sa zobrazí jedna karta E-Coder 1, ak je k transceiveru pripojených niekoľko panelov E-Coder, v ponuke Panel sa zobrazí niekoľko kariet E-Coder 1, E -Coder 2 atď. s rovnakými nastaveniami pre každý panel. Rozlíšenie 256 ppr.

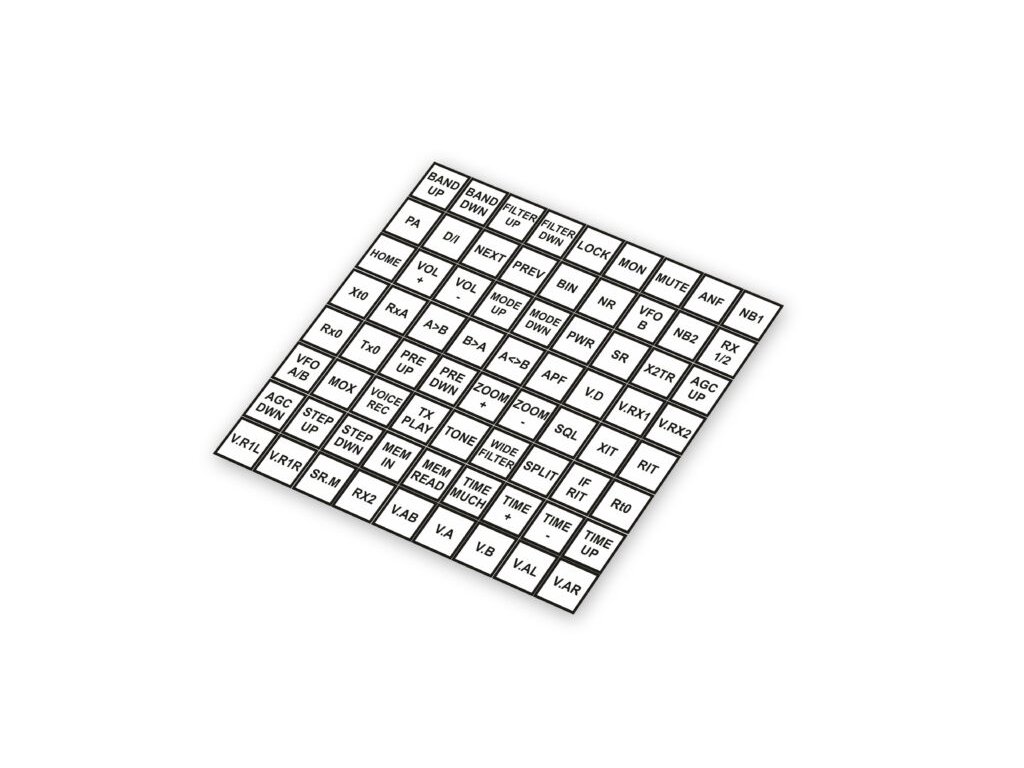

Tlačidlám panela E-Coder možno priradiť nasledujúce funkcie:

Nepoužité – tlačidlo je nepoužité.
Hlavná:

AGC Up/Down – prepínanie typu AGC
Band Up/Down – prepínanie pásma
Filter Up/Down – prepínanie filtra prijímača
Mode Up/Down – prepínanie režimov
MOX – zapnutie/vypnutie manuálne ovládaného režimu vysielania
PA – zapnutie/vypnutie výkonového zosilňovača
Preamp Up/Down – prepínanie úrovne predzosilňovača alebo atenuátora
Power ON/OFF – zapnutie/vypnutie transceivera
RX ANT - zapnutie/vypnutie prijímacej antény
Step Up/Down – zmena kroku ladenia
Tón – zapína/vypína tónový signál v režime TX
WF - zapnutie/vypnutie širokého filtra. Filter pre celú zónu Nyquist. Ak v nastaveniach ponuky Zariadenie začiarknete políčko Automaticky povoliť, potom túto funkciu na paneli nepotrebujete
Zoom In/Out – prepínanie režimov priblíženia spektra

VFO/RX2:

A>B - priraďte frekvenciu z heterodynového VFO A k heterodynovému VFO B
B>A - priraďte frekvenciu z heterodynového VFO B k heterodynovému VFO A
B<>A - frekvenčná výmena medzi VFO A a VFO B
Zmena VFO A/VFO B – prepínanie medzi VFO A a VFO B
IF as RIT – dolaďte posun RIT posunutím filtra po panoráme
LOCK - uzamknutie ladenia frekvencie
RX2 On/Off – zapnutie/vypnutie RX2
RIT On/Off – zapnutie/vypnutie posunu RIT
RIT Reset – resetovanie RIT offsetu na 0
Sub RX On/Off – zapnutie/vypnutie funkcie SubRX
Split – zapnutie/vypnutie režimu Split
Switch DDS/IF – ladenie frekvencie pohybom filtra po panoráme, inými slovami zmena digitálneho IF, alebo keď filter stojí a spektrum sa pohybuje, toto je ladenie centrálnej frekvencie
Switch Receiver – prepínanie medzi softvérom RX1 a RX2. Hlavný gombík naladí frekvenciu jedného z prijímačov
XIT On/Off – zapnutie/vypnutie XIT offsetu
XIT Reset - reset XIT offsetu na 0
Zatiaľ čo ovládate RX1 aj RX2, zvyčajne potrebujete počúvať iba jeden z nich alebo oba, ale v rôznych kanáloch (ľavý / pravý). K tomu sme pridali špeciálne funkcie na panel E-Coder, ktorý nastavuje mixpult pre oba RX

Zvuk:

Počúvajte oba RX1, RX2 – predvolené nastavenia, oba RX majú rovnakú hlasitosť v oboch kanáloch
Počúvajte len RX1 – počúvajte RX1 v oboch kanáloch
Počúvajte len RX2 – počúvajte RX2 v oboch kanáloch
Počúvajte RX1 v ľavom kanáli, RX2 v pravom – počúvajte RX1 v ľavom kanáli a RX2 v pravom kanáli
Počúvajte RX1 v pravom kanáli, RX2 v ľavom - počúvajte RX1 v pravom kanáli a RX2 v ľavom kanáli

Podobné nastavenia boli pridané pre VFO:

Počúvanie oboch VFO A/B - predvolené nastavenia, obe VFO majú rovnakú hlasitosť v oboch kanáloch
Počúvajte iba VFO A - počúvajte VFO A na oboch kanáloch
Počúvajte iba VFO B - počúvajte VFO B na oboch kanáloch
Počúvajte VFO A v ľavom kanáli, VFO B v pravom – počúvajte VFO A v ľavom kanáli a VFO B v pravom kanáli
Počúvajte VFO A v pravom kanáli, VFO B v ľavom – počúvajte VFO A v pravom kanáli a VFO B v ľavom kanáli
Stlmiť – vypnutie zvuku
Prepnúť RX a stlmiť – zmeňte softvérový prijímač a stlmte predchádzajúci
TX/Play – prepnite na TX a prehrajte záznam signálu vo vzduchu
Nahrávanie hlasu – zapnutie/vypnutie nahrávania hlasu
Volume Up/Down – nastavenie hlasitosti

DSP:

ANF – zapnutie/vypnutie automatického zárezového filtra
APF - zapnutie/vypnutie analógového filtra
BIN – zapnutie/vypnutie binaurálneho režimu
NR – zapnutie/vypnutie redukcie šumu
NB1 – zapnutie/vypnutie tlmenia hluku 1
NB2 – zapnutie/vypnutie tlmenia hluku 2
SQL – zapnutie/vypnutie squelch

Ovládačom panela E-Coder možno priradiť nasledujúce funkcie:

Nepoužitý – kódovač je nepoužitý
Volume – nastavenie hlasitosti
Mic Gain – nastavenie zosilnenia mikrofónu
SQL – úprava prahu squelch
Filter Low/High – nastavenie frekvencie prednej časti nízkeho/vysokého filtra
Filter Width – nastavenie šírky filtra
Filter Shift - posunutie strednej frekvencie filtra
Drive – nastavenie výstupného výkonu
IF – ladenie frekvencie pohybom filtra po panoráme
RF Gain – ovládanie RF Gain
CW Speed – CW Speed control
RIT Offset – nastavenie RIT Offsetu
XIT Offset – nastavenie XIT Offsetu

V pravej časti ponuky môžete vidieť nastavenia hlavného panela:

Povoliť – povolí ovládanie panela E-Coder
Použite IF - frekvenčné ladenie presunutím filtra cez panorámu
Použite IF ako RIT - ladenie pomocou IF, keď je zapnutý posun RIT
Použite IF ako XIT - ladenie pomocou IF, keď je zapnutý posun XIT
VFO B - aktivácia pomocného prijímača
Key LED - aktivácia podsvietenia klávesnice
Encoder LED – aktivácia podsvieteného enkodéra
Menu RX1/RX2 - prepínanie medzi prijímačmi RX1 a RX2 alebo priradenie presného panelu E-Coder k vášmu prijímaču
Hlasitosť – nastavenie kroku zmeny hlasitosti podľa klapnutia gombíka
Mic Gain – nastavenie kroku zmeny zosilnenia mikrofónu, na klapnutie gombíka
SQL - nastavenie kroku zmeny prahu squelch na klepnutie gombíka
Filter High – nastavenie kroku výmeny horného limitu filtra podľa klapnutia gombíka
Filter Low – nastavenie kroku výmeny dolnej hranice filtra podľa cvakania gombíka
Filter Width (Šírka filtra) – nastavenie kroku zmeny šírky filtra podľa cvakania gombíka
Posunutie filtra – nastavenie kroku zmeny posunu filtra podľa klapnutia gombíka
Drive - nastavenie kroku zmeny výkonu na výstupnej úrovni podľa cvakania gombíka
RF Gain - nastavenie kroku RF zosilnenia na klapku gombíka

Ďalšie funkcie:

Záložka RX1/RX2 - záložka nastavení portu COM na presmerovanie signálu PTT z panelu do portu COM
Enable PTT Transfer - presmerovanie PTT signálu z ústredne na COM port. Začiarknutím políčka Povoliť prenos PTT povolíte presmerovanie signálu PTT
Názov portu – číslo portu COM
DTR/RTS - vyberte linku COM portu, ktorá sa používa na prenos príkazov PTT. Začiarknutím jedného z políčok linky DTR/RTS ju nastavíte ako kontrolnú linku.
