Expert Electronics AAT-100 automatický anténny tuner pre SunSDR2 DX

Podrobný popis

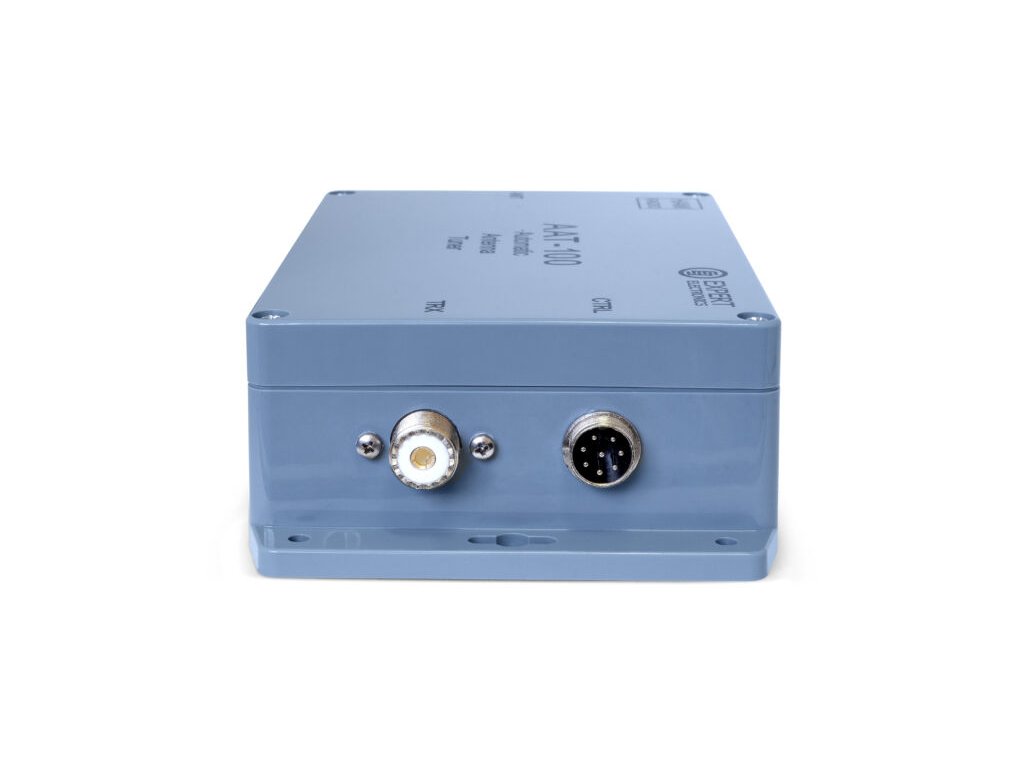

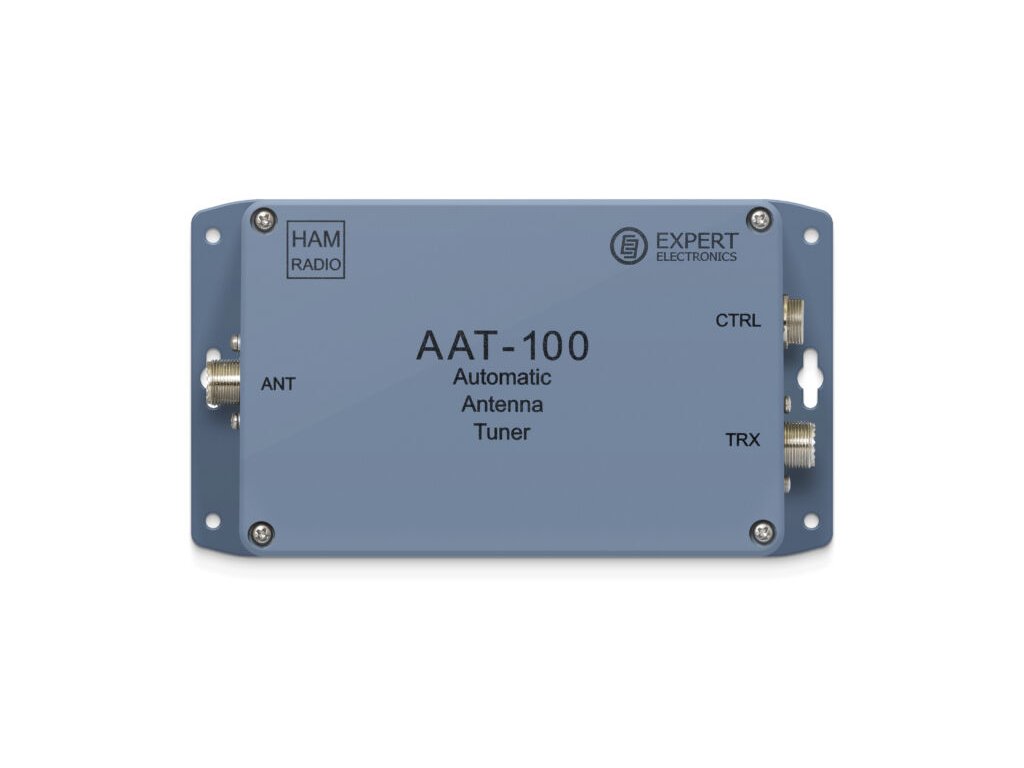

Automatický anténny tuner Expert Electronics AAT-100 pracuje na všetkých HF frekvenciách a umožňuje prispôsobiť záťažovú impedanciu SWR až do 5 (približný rozsah impedancie od 15 do 300 Ohm). Na základe návrhu anténneho tunera MB1 bol AAT-100 vyvinutý tak, aby dokonale spolupracoval so softvérom ExpertSDR2.

Kompatibilný s transceiverom Expert Electronics SUNSDR2 DX SDR.

Špecifikácie automatického anténneho tuneru Expert Electronics AAT-100:

Vstupná impedancia: 50 Ohm
Pracovný frekvenčný rozsah: 0,1 – 30 MHz
Rozsah impedančného prispôsobenia: 5 – 300 Ohm
Maximálny príkon: ~120 W
Prevádzková teplota: -0°С – +55°С
Vonkajšia inštalácia možná s dodatočným ochranným krytom
Hmotnosť: 1,150 kg
Rozmer: 22,7 × 23 × 9 cm

Ladenie Expert Electronics AAT-100:

1. Stlačením tlačidla Tune na ExpertSDR2 naladíte tuner.

Minimálny výstupný výkon pre ladenie je 5W
Odporúčaný výstupný výkon pre ladenie je 15W
Maximálny výstupný výkon pre ladenie je 20W
2. ExpertSDR2 ukladá stavy tunera s krokom 50 kHz napr. v sekciách 7,0-7,05; 7,05-7,1; 7,1-7,15 atď.

3. Tuner meria úroveň SWR a táto hodnota sa môže líšiť od hodnoty, ktorú vidíte v softvéri. Správna hodnota je tá, ktorú vidíte vo vyskakovacom okne po naladení tunera. V ExpertSDR3 ich zosynchronizujeme, aby sa zobrazila správna hodnota.

4. SWR 1.0...1.2 sa považujú za normálne, pri dosiahnutí tejto hodnoty tuner zastaví ladenie.

5. V rámci ExpertSDR3 tunera sa v stavovom riadku softvéru zobrazí stav napr. ATU: Tuning; ATU: Vyladené; ATU: Nepodarilo sa naladiť.

Bezpečnostné opatrenia Expert Electronics AAT-100:
1. Tuner by sa mal používať s anténami plnej veľkosti s SWR až do 1:5.
2. Tuner je možné použiť s krátkymi anténami so SWR vyšším ako 1:5 s opatrnosťou a výstupným výkonom nie vyšším ako 30W.
3. Na ladiace prvky (kondenzátory, tlmivky, relé, SWR-senzor) sa záruka nevzťahuje.

Transceivery so sériovými číslami EED06421900001...EED06421900100 a EED06511900101...EED06511900200 môžu vyžadovať aktualizáciu stability napätia, aby mohli používať AAT-100.

Balenie obsahuje:

- Tuner AAT-100

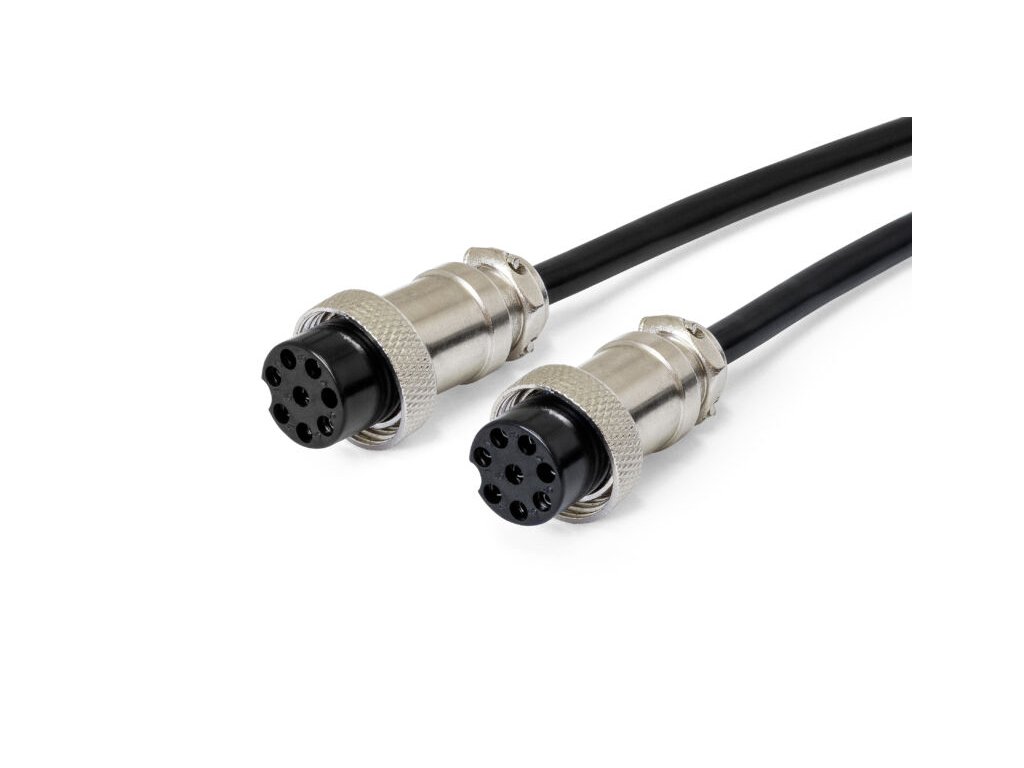

- 3 metrové ovládacie a anténne káble
